数控切割机松下伺服交流驱动器故障现象及原因、排除方法

来源:腾特科技  |  作者:数控切割机技术顾  |  日期: 2019-04-20 07:57:20   |  浏览次数 :
导读:
今天和朋友们说说有关数控切割机的交流驱动器的话题,这里说的是松下品牌的产品,尽管是大牌,但也难免出现故障。下面就说说松下伺服交流驱动器这种设备故障现象,原因,还有排除方法

  今天和朋友们说说有关数控切割机的交流驱动器的话题,这里说的是松下品牌的产品,尽管是大牌,但也难免出现故障。下面就说说松下伺服交流驱动器这种设备故障现象,原因,还有排除方法,希望对朋友们有所帮助,详情如下:


松下伺服交流驱动器

松下伺服交流驱动器


  松下伺服交流驱动器故障现象及原因、排除方法


  一、故障现象:驱动器11号报警


  故障原因及排除:控制电压欠电压保护,驱动器内的直流母线的断电压地与各个规定值。由于电源容量的瞬间短缺致使控制电压过低。检查输入电源提高输入电压(大于AC200V),或重新驱动控制电源一次。


  二、故障现象:驱动器13号报警


  故障原因及排除: 主电压欠电压保护。主电源变换器支流母线端电压在伺服ON时低于规定值。主电源线电压太低,发生瞬间停电,电源容量太小,主电源切断,或主电源没有接入。解决方法:测量端电压(在L1、L2和L3之间)


  1、增加主电源的容量或用较大的替换它。或排除接触器失误的原因,再重新启动电源。


  2、纠正主电源的相(L1、L2和L3)连接。


  3、核查主电源和控制电源的接同时序。


  三、故障现象:驱动器14号报警


  故障原因及排除:过电流保护


  1、驱动器工作失误(因为电路或其他部见故障)。断开电机的连线,进入伺服—ON状态。如果此故障是立即发生的,调换一个新驱动器。


  2、电机接线(U、V、W)短路。核查U、V、W接线是否在连接处短路。必要时把他们重新接一次。


  3、电机接线(U、V、W)与地短接。测量U/V/W与地之间的绝缘电阻,如阻值不正确,换新电机。


  4、电机烧坏,换电机。


  5、电机接线接触不良。核查U/V/W连接器的是否用螺丝拧紧。


  6、由于频繁的伺服ON与OFF,动态制动的继电器触点熔化而粘连。调换新驱动器。


  四、故障现象:驱动器16号报警


  故障原因及排除:过载保护


  1、由于不正确的增益引起的振动或抖动。造成振动和以产噪声。调整增益。


  2、机器碰到重物,或突然变得重载或机器被缠住了。实际期减去缠物。减轻电机负载。


  五、故障现象:驱动器22号报警


  故障原因及排除:编码器连接出错保护


  11线编码器与驱动器之间的连接断裂。当控制电源接通时,编码器转速高于规定值。确保编码器的电源是5VDC(4.75—5.25V)。特别是在长线的情况下,要满足这一要求。

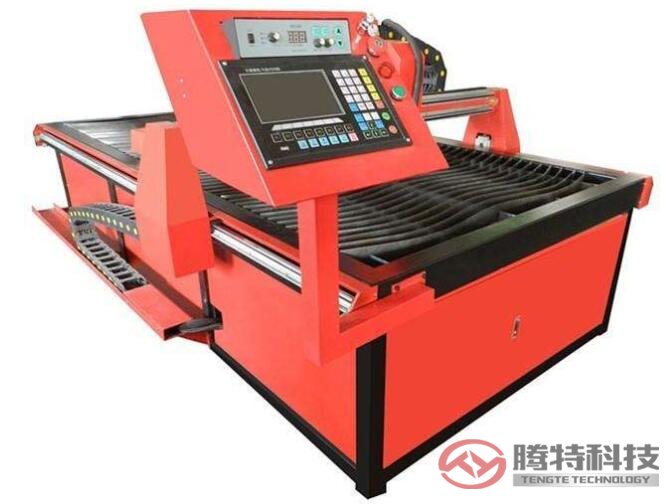

数控切割机

数控切割机


  总结:以上就是浙江腾特科技整理的有关《数控切割机松下伺服交流驱动器故障现象、原因、及排除方法》的全部内容,希望对您有所帮助。如果您还想了解更多有关数控切割机的其他信息,请收藏本站及时关注本站更新。【tengte.net】
