厂家讲述:数控圆管切割机坡口角度如何计算?

来源:腾特科技  |  作者:数控切割机技术顾  |  日期: 2019-04-12 10:23:49   |  浏览次数 :
导读:
今天,腾特科技小编在这里回答一下众多切割机厂家关心的一个问题,如何计算圆管切割是的坡口角度问题,因为这个问题关系到产品后期的焊接,是非常重要的一环。好了,请看下面正文吧!

  今天,腾特科技小编在这里回答一下众多切割机厂家关心的一个问题,如何计算圆管切割是的坡口角度问题,因为这个问题关系到产品后期的焊接,是非常重要的一环。好了,请看下面正文吧!


  数控圆管切割机坡口角度如何计算?


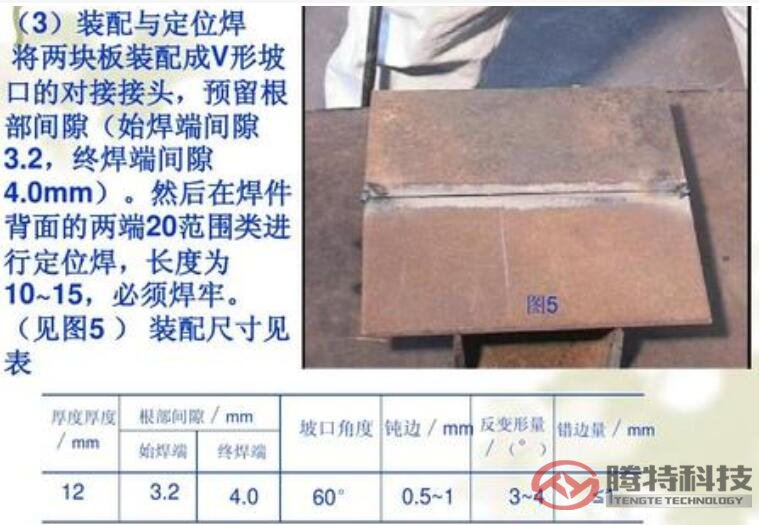

坡口角度计算 图一

坡口角度计算 图一


  研究坡口时,先确定钢管相贯接头的空间几何关系。以骑座式相贯接头为例,针对管端切割得出的相关参数 :


  1、主管轴剖面Pm 相贯线上任选点的主管轴剖面,是通过该点并包含主管轴线的平面。


  2、支管轴剖面Pb 相贯线上任选点的支管轴剖面,是通过该点并包含支管轴线的平面。


  3、主切面Q。 相贯线上任选点的主切面是过该点并切于主管表面的平面。


  4、支切面Qb 相贯线上任选点的支切面是过该点并切于支管内表面的平面(注:考虑到绘图效果,在表达Qb时可能会引起误解,望请读者见谅)。


  5、法剖面Pf及其方向向量晰 相贯线上任选点的法剖面是过该点并垂直于两轴剖面的平面,方向向量以f通过点M且垂 直于法剖面Pf。


  6、法向量Hm、nb和坡口向量np 法向量露巾、‰分别为过点M且垂直于切平面Qm、Qb的向量,坡口向量n。指定了切割时割炬所在的位置方向。


  7、二面角中,二面角西是主切面Q矗和支切面Qb在法剖面内且位于支管外部的夹角。


  8、坡VI角妒以及理论切割角∞ 对于管端切割来说,坡口角妒指的是坡口向量以。与主切面Q。之间的夹角,而理论切割角∞则是坡口向量万。与支切面Qb之间的夹角;对于主管开孔来说,坡口角妒指的是坡口向量唧与支切面Qb之间的夹角,而理论切割角CO则是坡口向量弗。与主切面Q。之间的夹角。二者的大小取决于二面角咖的大小。根据美国石油协会标准规定,当二面角西≥900时,坡I=l角p---450;当二面角少<900时。


坡口角度计算 图二

坡口角度计算 图二


  总结:以上就是专业的浙江数控切割机厂家 - 腾特科技小编给朋友们整理的有关《数控圆管切割机坡口角度如何计算?的全部内容,希望对朋友们有所帮助,如果您还想了解更多有关圆管切割机的价格、参数等方面的信息,请收藏本站及时关注本站更新。【tengte.net】
