数控切割机的结构组成

来源:腾特科技  |  作者:数控切割机技术顾  |  日期: 2019-04-07 16:55:09   |  浏览次数 :
导读:
近来,经常有客户来电咨询有关数控切割机的机构组成,一直忙于工作。今天,腾特科技的小编就来和朋友们简单说说数控切割机到底有什么组成的,详情如下:

  近来,经常有客户来电咨询有关数控切割机的机构组成,一直忙于工作。今天,专业的浙江数控切割机厂家 - 腾特科技的小编就来和朋友们简单说说数控切割机到底有什么组成的,详情如下:


数控切割机机构组成:



  数控切割机就是用数字程序驱动机床运动,随着机床运动时,随机配带的切割工具对物体进行切割机电一体化的机械设备。主要有以下几部分组成:


  1、数控系统:

  对整个机械进行控制指挥;(便携用的是上海交大方菱便携数控系统,7寸显示屏;龙门用的是北京斯达特系统,10寸显示屏;步进电机:2012系统;伺服电机:2200系统;海宝小系统35000;大系统78000)


  2、数控割炬:

  直接起切割和调高作用的部分;(火焰割炬:包括移动体、火焰割枪、自动点火、电容自动调高;等离子割炬:包括移动体、等离子割枪、弧压自动调高、)


  3、驱动电机:

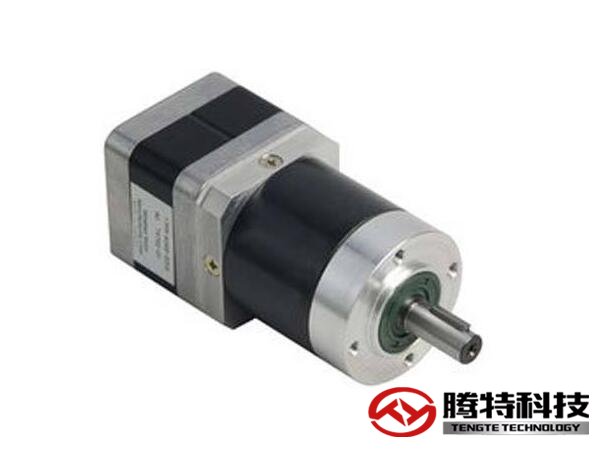

数控切割机驱动电机

  保证机械纵向移动和割炬横向移动;(深圳雷赛:三相步进电机;日本松下:伺服电机)


  4、横梁支架(龙门横梁):

  机械的主体,起支撑受力作用;(PXL-6 200*200*6方管;PXL-7 250*250*8方管;PXL-8/9仿德国梅塞尔箱式横梁)


  5、纵向导轨:

  给机械主体提供纵向移动支持;(PXL-6:电梯精轨;PXL-7 :24kg路轨; PXL-8/9: 38/43kg路轨)


  6、拖 链:

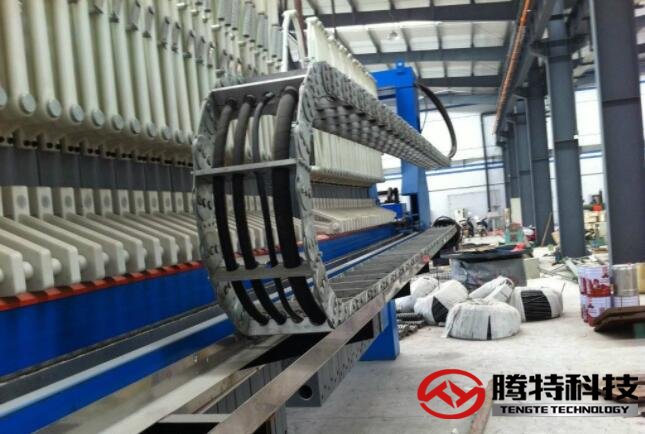

数控切割机 - 拖链

  为连接到割炬的气路和线路提供保护。


  总结:以上浙江数控切割机厂家的小编整理的有关《数控切割机构成》的基本内容,希望看到本文的读者能够对数控切割机有个清醒的认识。如果还想了解更多相关信息,请收藏本站,及时关注本站更新。【tengte.net】
